TINA EDA电子电路设计仿真软件

介绍：

1. TINA电路仿真软件可完成数字电路、模拟电路、单片机混合电路等多种设计仿真。

2.可以分析和设计模拟，数字，VHDL，MCU和混合电子电路也包括开关电源，射频，通信和光电电路和在混合电路环境下测试微控制器应用。

3.易于使用的原理图输入。使用TINA云端的便捷的原理图编辑器可以在几分钟之内完成任何电路输入。您可以使用TINA云端先进ERC功能检查原理图的错误。

4.强大的分析工具。可以通过20多种不同分析模式和10多种高可以虚拟仪器分析电路。可以将结果呈现在TINA的复杂图表视窗、虚拟仪器，或在真实交互模式中在电路运行时编辑电路，开发、运行、调试和测试VHDL和MCU应用。包含：模拟仿真、数字仿真、扩展混合模式仿真、VHDL仿真、微处理器仿真、交互模式仿真、符号分析、SPICE仿真、SMPS分析、压力分析、噪声分析、蒙特卡洛分析及最差情形分析、S参数仿真、网络分析、频谱分析。

5.设计工具。这套用电路设计方程式的强大工具，可以确保指定的输入得到指定的输出响应。该工具为您提供了一个解答引擎，可以在不同场景下重复地、精确地进行解答。计算所得元件值自动在相关TINA原理图中进行放置，你可以通过仿真进行检查。这个新功能对于半导体和其他电源元件制造商非常有用，这可以将设计流程和应用电路同时提供。

6.优化。使用TINA的内置优化工具可以确定位置电路参数，这样网络可以产生符合预想的输出数值、最小值和最大值。优化不仅仅在电子电路设计中有用，而且在教学、构建实例和问题中也很有用。它依然是一个可以用来优化设计过程结果，或者调整已经可以工作的电路的好工具。

7.先进的演示工具。制作出色原理图、注解、符号分析提供的方程式、波特图、奈奎施特图、极点和零点、瞬时响应、数字波形及其他使用线性或对数坐标的数据报告和报表。您可以创建分析的完整报告和PDF文件，并下载到您的计算机。

8.导入Spice模型。可从任意Spice子电路中创建新的TINA元件、无论由你自己创建、下载至互联网、来自制造商CD或将原理图部分转换为子电路。TINA自动用一矩形框代表这些子电路，你可以使用TINA的原理图符号编辑器创建其他外形来代表。你可以使用TINA的参数提取器从目录或测量值中计算模型参数，并将新器件加入到服务器上在线目录中。

9.元件库：

1）信源： 电流源、电压源、电流发生器、电压发生器、线性及非线性受控源（CCCS、 VCCS、 CCVS、VCVS）、数字脉冲源、数字时钟、Spice PWL激励。

2）被动（无源）元件： 电阻、电位器、电容、带电电容、电感、储电电感、耦合电感、变压器、非线性电感和变压器、传输线、二极管、齐纳二极管、变容二极管、肖特基二极管、灯泡、马达、熔断丝。

3）光电元件：LED、光电二极管、光敏电阻、光电晶体管、太阳能电池、光耦。

4）有源元件：双极性晶体管（NPN和PNP）、MOS晶体管（增强型和耗散型，N和P沟道）、JFET（N和P沟道）、BSIM MOS模型、闸流管、可控硅、双向开关二极管、理想运算放大器、运算放大器、SMPS控制器。

5）RF元件、RF模型、RF器件：RF 电容、电感、二极管、带Spice和S参数模型的双极性和MOS晶体管。

6）门电路：缓冲器、三态缓冲器、反相器、施密特反相器、与门（2,3和4输入）、或门（2,3和4输入）、与非门（2,3和4输入）、或非门（2,3和4输入）、及异或门。

7）触发电路：D型锁存、D型触发器、SR型触发器、JK型触发器。

8）数字IC：74000 逻辑门系列、4000逻辑门系列、AD和DA转换器。

9）微控制器、MCU器件：PIC、AVR、8051、含混合信号接口。

10）制造商模型：来自于领先半导体制造商的Spice模型：Analog Devices、Burr-Brown、 Motorola、National Semiconductor、Texas Instruments、Zetex 及其他公司。

11）其他元件：时控开关、压控开关、继电器、定时器、模拟控制块、上拉电阻、指示器、七段显示、键盘、电子管。

12）测量仪器：电压表、开路、电压引脚、测试点（实时测量中）、安培表、电流箭头、功率表、阻抗表。

13）虚拟仪器：数字万用表、函数发生器、存储示波器、XY记录仪、信号发生器、频谱分析仪、网络分析仪、数字信号发生器和逻辑分析仪。

软件特点：

l  全中文：全中文界面，本土化，使初学者们更容易掌握，缩短教与学的距离，提高了效率。

l  超过35000个元器件于模型库中

l  智能连线系统，建立原理图方便快捷

l  2D/3D图形即时切换，便于用户了解器件外观

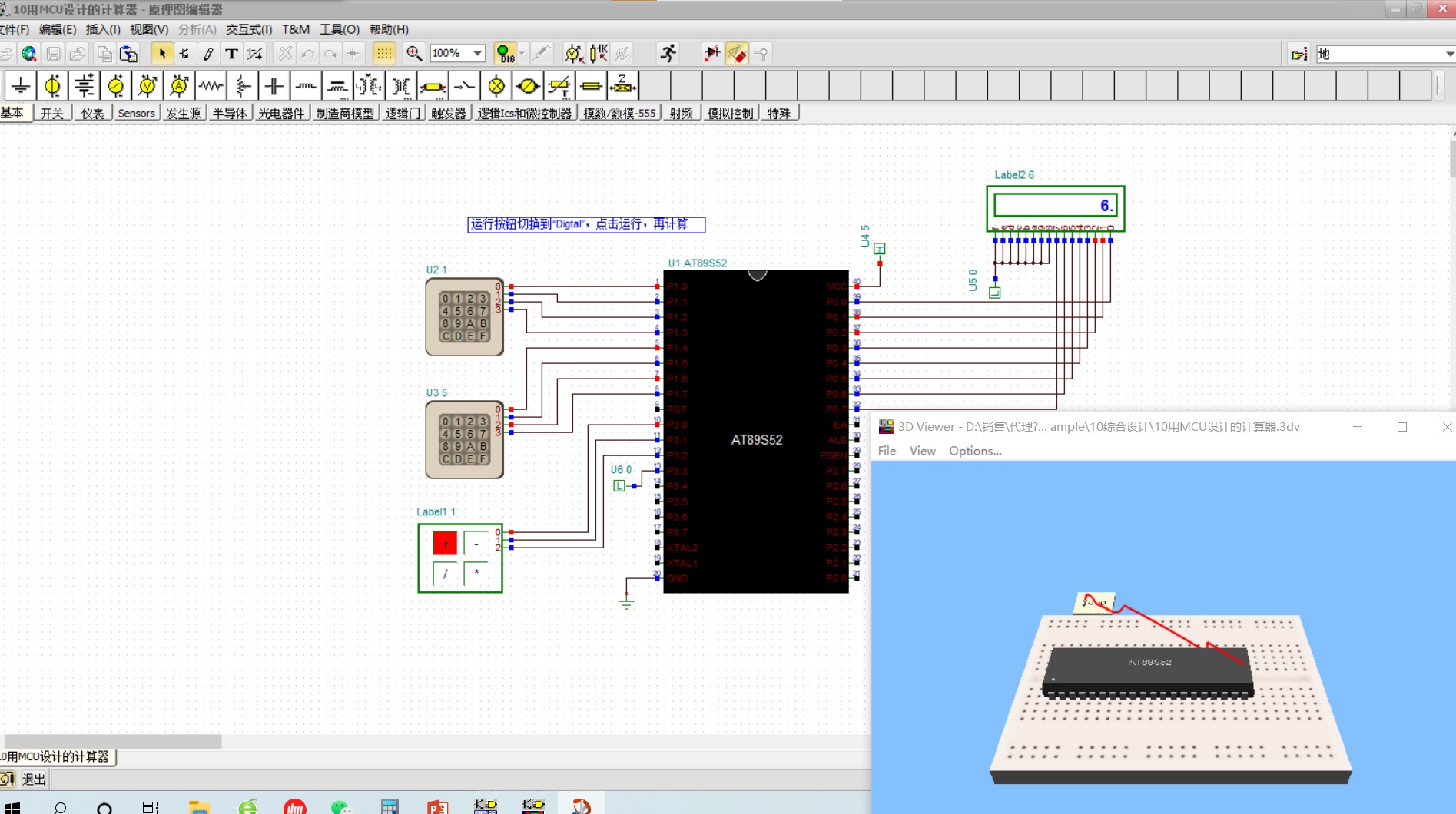

l  3D面包板板仿真功能，支持用户在3D模式下的看到实际制板的效果，同时支持用户在仿真时在3D电路板上进行实时交互。就如同在操作真实电路板一样的效果。

l  虚拟-现实：提供一个与外界连接的功能，只要连接在试验箱上，就能将实验箱上的电路直接显示在电脑的屏幕上，使虚拟的电路不再虚拟。如果辅助硬件已经安装在主机上，可以不仅仅局限于仿真。提供强大工具支持该硬件在真实电路上进行实时测量并将其结果显示在虚拟仪器中。

l  提供1200种典型电路，涵盖直流电路、交流电路、数字电路、模拟电路、单片机电路、控制电路、PCB设计典型电路等，给老师更多的实验开设内容和素材，丰富教学。
